SUS630不锈钢 （日本牌号）SUS630是马氏体沉淀硬化不锈钢，中国牌号0Cr17Ni4Cu4Nb。

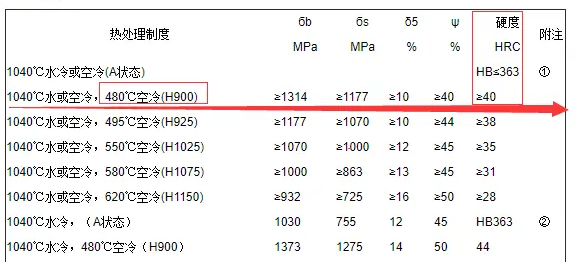

很多客户朋友会问"H900""H1075"等是什么意思，这是材料在不同热处理条件下所对应的性能状态，详情可以参考下图。
添加铜的沉淀硬化型钢种。具有高强度、硬度和抗腐蚀等特性。由铜、铌/钶构成的沉淀硬化马氏体不锈钢，含碳量低，抗腐蚀性和可焊性均比一般的马氏体型不锈钢好，与18-8型不锈钢类似，热处理工艺简单，切削性好，但是较难满足深冷加工。
用于制造耐蚀性高、强度高的零部件，如轴承类、汽轮机零件。海上平台、直升机甲板、其他平台、食品工业、纸浆及造纸业航天（涡轮机叶片）机械部件核废物桶。
| 元素 | 铬 Cr | 镍 Ni | 铜 Cu | 铌 Nb |
| 含量 | 15.50～17.50 | 3.00～5.00 | 3.00～5.00 | 0.15～0.45 |
| 锰 Mn | 碳 C | 硅 Si | 硫 S | 磷 P |
| ≤1.00 | ≤0.07 | ≤1.00 | ≤0.030 | ≤0.035 |
抗拉强度 σb （MPa）：480℃时效，≥1310; 550℃时效，≥1060; 580℃时效，≥1000; 620℃时效，≥930
条件屈服强度 σ0.2 （MPa）：480℃时效，≥1180;550℃时效，≥1000;580℃时效，≥865;620℃时效，≥725
伸长率 δ5 （%）：480℃时效，≥10;550℃时效，≥12;580℃时效，≥13;620℃时效，≥16
断面收缩率 ψ （%）：480℃时效，≥40;550℃时效，≥45;580℃时效，≥45;620℃时效，≥50
硬度 ：固溶，≤363HB和≤38HRC;480℃时效，≥375HB和≥40HRC; 550℃时效，≥331HB和≥35HRC;580℃时效，≥302HB和≥31HRC;620℃时效，≥277HB和≥28HRC
热处理规范：
1）固溶1020～1060℃快冷；
2）480℃时效，经固溶处理后，470～490℃空冷；
3）550℃时效，经固溶处理后，540～560℃空冷；
4）580℃时效，经固溶处理后，570～590℃空冷；
5）620℃时效，经固溶处理后，610～630℃空冷。
金相组织：组织特征为沉淀硬化型。
需要了解更详细的产品性能，SUS630不锈钢PDF资料 >>点击获取
不确定本款钢材是否适合您的产品，或当前工件使用过程中出现寿命难题，需要技术选材支持 >>点击咨询
联系我们
报价电话
