模具材料性能了解，选材推荐需要技术支持等可以在线咨询。S136模具钢介绍

　　S136模具钢属于瑞典进口**塑胶模具钢，采用了瑞典乌德霍尔姆(进口)钢厂特有的经炉外精炼(VD)和电渣重熔精炼(ESR)技术打造而成，具有组织纯洁细微和优良的耐蚀性、抛光性能以及良好的耐磨性、机械加工性能和淬硬时优良的尺寸稳定性等优点。

　　S136ESR模具钢；

　　S136HESR模具钢；

　　S136SUPREMEESR模具钢；

　　S136HSUPREMEESR模具钢；

　　S136模具钢化学成分

　　碳C铬Cr锰Mn硅Si磷P硫S

　　含量0.3813.60.50.80.030.03

　　S136模具钢特性

　　1.优良的耐腐蚀性

　　2.优良的抛旋光性

　　3.优良的耐磨性

　　4.优良的机械加工性

　　5.淬火时具有优良的稳定性

　　6.完美的销量是稳定厂商信心的条件

　　瑞典进口S136模具钢的物理性能

　　20℃200℃400℃

　　密度kg/m3

　　弹性模量MPa

　　热膨胀系数/℃从20℃

　　-11.0X10-611.4X10-6

　　热传导率W/m℃

　　比热J/kg℃

　　460

　　◆较低的维护费用：模具经过长期使用后，模表面仍然维持原先的光滑状态。模具在潮湿的环境下作或储存时，不需要特别的保护。

　　上列的好处，结合瑞典进口模具钢S136的高耐蚀性，提供了低维护费用和高寿命的模具，达到zui佳的经济效益。同时S136经过电渣重熔(ESR)精炼，具备纯净而细微的组织，使模具具有很好的综合机械性能，高的抛光性能。

　　S136模具钢用途

　　2、耐磨性在使用磨耗较大的注模材料(包括热固性射出成型模)或要求模具有较长的工作时间，如电子零件、舍弃式的餐、器皿等。

　　S136模具钢处理与加工

　　抛光：淬回火的S136模具钢具备优良的抛光性，但抛光技巧与其他塑胶模具钢材料有所不同，主要作原则是需要在细磨和抛光时采取多个道序，不要在很粗糙的表面进行抛光。抛光时，上一抛光道序所遗留的刮痕被除去后，应该立即停止继续抛光。

　　焊接：通常工具钢应尽可能避免焊接，因为容易开裂Mirraxesr和s136谁好。若做好焊接前的准备工作，如在焊接部位预热，则较容易成功，焊接后必须立即采取消除应力和回火。

　　退火：在保护状态下加热至780℃，然后在炉中以每小时10℃的速度冷却至650℃，然后空气冷却。

　　淬硬：预热温度：℃；淬火温度：℃。

　　淬火介质：油，在℃的盐浴炉中等温淬火，然后在空气中冷却。

　　应力消除：经过粗加工后，必须加热至650℃，均热2小时，缓慢冷却至500℃，然后于空气中冷却。

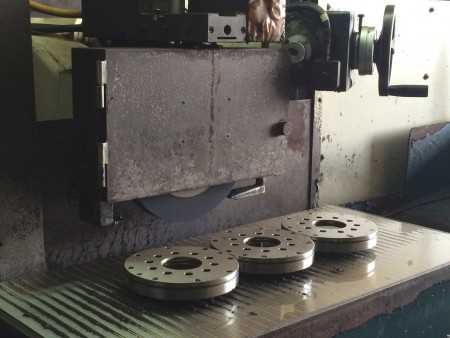

　　研磨：正确的研磨技术，能避免产生裂缝，且能增加工具的寿命。如果材料在低温回火状态下研磨，则在研磨期间变得很敏感，只有柔软的且开放晶粒式的砂轮才能使用，同时必须有良好的冷却剂。

　　光蚀刻花：S136有非常均匀地组织，所含的杂质非常少，很适合光蚀刻花，由于进口S136模具钢具有优良抗腐蚀性，所以必须采用特殊的光蚀刻花工艺，这一特性一般光蚀刻花的工厂和师傅都比较熟悉。

　　S136W12Mo3Cr4V3N(V3N钢)在高硬度(HRC69)时，脆性倾向小(σbb的为3000MPa)，主要用于高硬度(HRC30～52)件的切削，奥氏体钢，钛合金，镍基耐热合金。④含SiNbA1超硬高速钢W18Cr4V4SiNbA1(B212)W6Mo5Cr4V5SiNbA1(B201)用于切削高温合金，铁铝锰耐热钢，奥氏体不锈钢，加工硬度(HRC四十～50)材料效果好(Vc3～9m/min；f0.15～0.33mm/r；ap0.5～2mm)2.涂层高速钢性能特点：在高速钢dao具基体(HV850～900，HRC62～70)上用气相物理沉积法(PVD)涂层一层厚为2～6μm的TiN或TiC，可使dao具表mian硬度达1950～3200HV；表mian耐热性达到1000℃以上；切速可提高50～100％；dao具耐用度可提高2～10倍，如果涂层后再刃磨前daomian或后daomian后，其dao具耐用度还可以提高2倍左右。涂层高速钢dao具的切削力Fc可减小20～40％，切削热可降低20％。还可以采用PCVD工艺涂TiC，TiN，金刚石和CBN。PCVD工艺涂层温度高于PVD，低于CVD，并低于高速钢的回火温度(550℃)。S136

　　苏州东锜本着诚实守信的原则，一直深受模具厂商的信赖。欢迎新老客户来电垂询，来厂参观。

上一篇文章 下一篇文章

返回列表
