2738德国葛利兹日本日立价格

  在购买的时候,可以参看相关的价格表,不过这也仅是特定时间内的一个价格情况,价格也会有有所浮动,具体购买还要以实际的花费为准。所属系列:模具钢

  产品名称:1.2738HH模具钢

  库存数量:12T

  产地厂家:德国布德鲁斯

  产品规格:1.2738HH圆棒(毛棒/光棒)、1.2738HH板材(毛板/光板)

  产品用途:用于大型高使用寿命压出或射出模具

  德国布德鲁斯(buderus)模具钢1.2738HH产品简介

  1.2738HH模具钢属于预加硬塑胶模具钢,来自于德国布德鲁斯模具钢优质钢种。

  德国布德鲁斯(buderus)模具钢1.2738HH产品特性

  1.2738HH模具钢采用先进的模具钢精炼技术,为真空熔炼的Cr-Ni-Mo合金钢,它是1.2738模具钢的改良钢。该钢具有优良的抛光性及光蚀刻花性能;优良的可加工性;耐磨性能良好;大型模具硬度均匀,组织致密;无淬裂及热处理变形风险,无需热处理,缩短模具制作周期;良好的表面氮化性能;可以进行表面火焰硬化处理,以增进模具表面硬度及耐磨性。模具在淬火前,必须进行充分软化退火。淬火后应及时回火,缓慢加热。

  电加工后阶段的精放电加工,应以小电流、高频率进行,以免损伤模具。放电后模具表面应研磨去除“电火花白层”,在500℃再进行一次回火,以去除应力。

  对回火后的模具进行磨削加工时,为了防止产生磨削裂纹和表面软化,应该注意:充分冷却;磨削压力适当;加工工艺合理。

  该钢预硬钢材具有良好的抛光性能,通常采用氧化铝或石膏抛光。首先是粗抛,然后用越来越细的磨料抛光2738德国葛利兹,每换一次磨料抛光方向要改变,更终一道抛光时间不宜太长,否则会影响模具表面的粗糙度。

  氮化可增加模具表面硬度,提高耐磨性及耐蚀性。该钢虽然已经过预硬化处理,但仍可以通过热处理再提高硬度。

  德国布德鲁斯(buderus)模具钢1.2738HH化学成分

  1.2738HH模具钢

  0.35-0.46

  0.2-0.4

  1.3-1.6

  1.8-2.2

  0.15-0.25

  ≤0.035

  ≤0.035

  0.9-1.2

  德国布德鲁斯(buderus)模具钢1.2738HH力学性能

  1)温度20°C/200°C400°C,抗拉强度1100MPa/1050MP8/850MPa。

  2)温度20°C/200°C400°C,条件屈服强度980MPa/925MPa/770MPa。

  3)温度20°C/200°C/400°C,断面收缩率49%/51%/52%

  4)温度20°C/200°C/400°C,伸长率13%/14%/16%

  5)温度20°C/200°C400°C,冲击韧度(≥)20J/cm2/32J/cm2/42J/cm2

  德国布德鲁斯(buderus)模具钢1.2738HH物理性能

  1)温度20°C/200°C/400°C,密度7.8g/cm3/7.75g/cm3/7.7g/cm3。

  2)温度20200°C20400°C,线胀系数:12.6×10-6K-1/13.5×10-6K-1。

  3)温度20°C/200°C/400°C,热导率29.0W(mK)-1/29.5W(mK)-1/31.0W(mK)-1

  4)温度20°C/200°C/400°C,弹性模量:MPa/MPa/MPa

  德国布德鲁斯(buderus)模具钢1.2738HH热处理规范及组织

  热处理规范:

  软化退火规范:退火温度°C,保温时间按每25mm壁厚1h确定.保温后随炉冷却。

  去应力处理规范:加热温度600°C(退火状态),550°C(淬火、回火状态),保温时间按每50mm壁厚1h确定,保温后随炉冷却。

  淬火、回火规范:预热温度°C,淬火温度°C,保温30min(模具必须在保护气氛下淬火,以避免氧化及脱碳产生)。油冷,冷却到5070°C,立即回火。回火保温时间按工件厚度每25mm时间1h确定,至少2h。回火温度180°C200°C/300°C400°C500°C600°C,硬度52HRC/51HRC/48HRC/46HRC/42HRC/34HRC。

  火焰及感应硬化规范:该钢可以经由火焰或感应硬化处理来提高表面硬度至50HRC,硬化后空冷。小型模件可采用一般淬冷介质,硬化后应立即回火,回火温度°C。

  氮化规范:氮化温度×氮化时间:525°C×20h,氮化层厚度0.30mm;525°Cx30h,氮化层厚度0.35mm;525°C×50h,氮化层厚度0.50mm。

  软氮化处理规范:570°C保持2h的软氮化,模具表面硬度约为700HV,氮化层深度约为0.1mm。

  金相组织结构:

  预硬态,硬度HBW,淬火、回火态,硬度3539HRC。

  德国布德鲁斯(buderus)模具钢1.2738HH用途举例

  1.2738HH模具钢用于大型高使用寿命压出或射出模具,汽车部件、家用电器、电脑及外设等模具;有较低表面粗糙度要求的塑料模具,塑料模具的哈夫滑块,吹塑模具等。

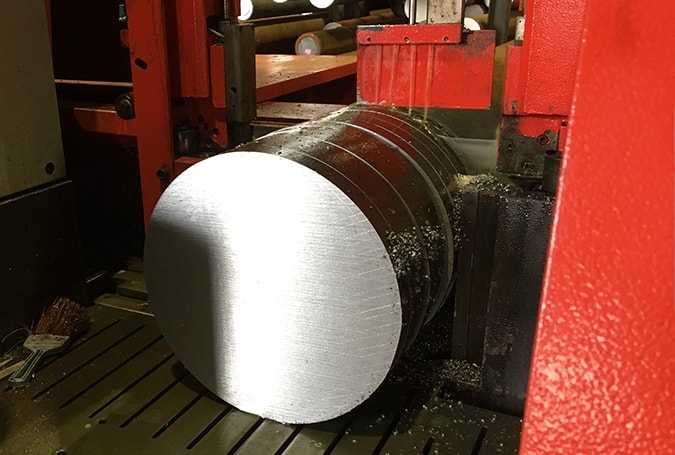

  1.2738HH圆棒:毛棒Φ2-Φ400mm,光棒Φ2-Φ200mm,锻圆等接受非标订做;

  德国布德鲁斯(buderus)模具钢1.2738HH相关文摘

  德国布德鲁斯(buderus)模具钢1.2738HH购买时所遇到的常见问题

  苏州东锜公司自创立以来一直秉承“诚信、务实、高效、创新”的企业精神,将这一精神融入到企业的经营管理和工作实践当中,并获得了社会各界信任与尊重。我公司先后多次被评为“苏州市钢材营销企业五十强”,“全国百强钢材营销企业”,被中国质量检验协会评为“全国质量服务诚信示范企业”及“全国行业质量示范企业”。

请随时通过电话与我们联系。

平日:9:00〜17:30

免费获取报价
产品中心
关于我们
  • 地址:苏州相城区东桥聚民路68号
  • Tel:0512-66159259 Fax:0512-66159269
2002-2023 苏州东锜精密模具材料有限公司 版权所有
苏ICP备10113529号 | 法律声明 | 网站地图
联系我们 报价电话
